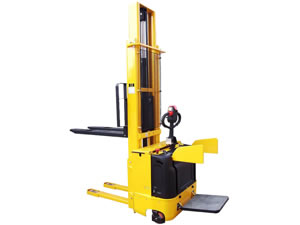

CDD Full Electric Stacker
Capacity 1200kg, 1500kg
Conforms to EN1757-1:2001, EN1727
Heavy duty range for tough application.
Top quality electronic control system from Curtis.
Powerful power pack and drive wheel are made in Euro
Modle | CDD1.2 | CDD1.5 | ||||||||||
Standard (CDD) | CDD1.2/ 16 | CDD1.2/ 24 | CDD1.2/ 29 | CDD1.2/ 31 | CDD1.2/ 33 | CDD1.5/ 16 | CDD1.5/ 24 | CDD1.5/ 29 | CDD1.5/ 31 | CDD1.5/ 33 | ||
With Stand-On Platform (CDD-T) | CDD1.2/ 16T | CDD1.2/ 24T | CDD1.2/ 29T | CDD1.2/ 31T | CDD1.2/ 33T | CDD1.5/ 16T | CDD1.5/ 24T | CDD1.5/ 29T | CDD1.5/ 31T | CDD1.5/ 33T | ||
With wide Straddle Leg (CDD-W) | CDD1.2/ 16W | CDD1.2/ 24W | CDD1.2/ 29W | CDD1.2/ 31W | CDD1.2/ 33W | CDD1.5/ 16W | CDD1.5/ 24W | CDD1.5/ 29W | CDD1.5/ 31W | CDD1.5/ 33W | ||
Capacity G | kg | 1200 | 1500 | |||||||||
Load Center C | CDD,CDD-T | mm | 600 | |||||||||
CDD-W | mm | 500 | ||||||||||
Min. Height of Forks | CDD,CDD-T | mm | 90 | |||||||||
CDD-W | mm | 65 | ||||||||||
Max. Lifting Height h3 | mm | 1600 | 2450 | 2900 | 3100 | 3300 | 1600 | 2450 | 2900 | 3100 | 3300 | |
Max .Height of Stacker h4 | mm | 2244 | 3094 | 3544 | 3744 | 3944 | 2244 | 3094 | 3544 | 3744 | 3944 | |
Height of Stacker h1 | CDD,CDD-T | mm | 2090 | 1800 | 2025 | 2125 | 2225 | 2090 | 1800 | 2025 | 2125 | 2225 |
CDD-W | mm | 2166 | 1876 | 2101 | 2201 | 2301 | 2166 | 1876 | 2101 | 2201 | 2301 | |
Length of stacker L | CDD | mm | 1930 | |||||||||
CDD-T | mm | 2424 | ||||||||||
CDD-W | mm | 1792 | ||||||||||
Fork Length | CDD,CDD-T | mm | 1150 (Steel plate fork) | |||||||||
CDD-W | mm | 1000 (Forged plate fork) | ||||||||||
Fork Width M1 | CDD,CDD-T | mm | 540 | |||||||||
CDD-W | mm | 230~830 (Adjustable) | ||||||||||
Single Fork Width N | CDD,CDD-T | mm | 160 | |||||||||
CDD-W | mm | 100 | ||||||||||
Width of Stacker B | CDD,CDD-T | mm | 940 | |||||||||
CDD-W | 1080 | |||||||||||
Overal width of legs M | CDD,CDD-T | 700 | ||||||||||
CDD-W | mm | 1197~1502 (Adjustable) | ||||||||||
Min. Turning Radius Wa | CDD | mm | 1525 | 1525 | 1525 | 1525 | 1525 | 1540 | 1540 | 1540 | 1540 | 1540 |
CDD-T | mm | 2000 (1540 if without Stand-on Platform ) Platform size: 480x450mm | ||||||||||
CDD-W | mm | 1533 | 1533 | 1533 | 1533 | 1533 | 1548 | 1548 | 1548 | 1548 | 1548 | |
Battery | Ah/V | 240/24V 200Kg | ||||||||||
Battery Charger | V/A | 24/20 (24/30 is option) | ||||||||||
Double front wheel | mm | Ø78x70 | ||||||||||
Balance wheel | mm | Ø150x75 | ||||||||||
Drive wheel | mm | Ø250x80 | ||||||||||
Traveling speed (Loaded/Unloaded) | km/h | 4.8/5.5 | ||||||||||
Lifting Speed (Loaded/Unloaded) | mm/s | 150/65 | ||||||||||
Drive Motor | Kw/V | 1.2/24 | ||||||||||
Lifting Motor | Kw/v | 2.2/24 | ||||||||||
Net Weight (without battery) | CDD | kg | 614 | 670 | 692 | 705 | 713 | 620 | 677 | 699 | 712 | 720 |
CDD-T | kg | 624 | 680 | 702 | 715 | 724 | 624 | 680 | 702 | 715 | 724 | |
CDD-W | kg | 820 | 885 | 895 | 905 | 910 | 820 | 885 | 895 | 905 | 910 |
